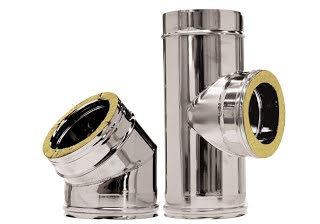

Za gradnju novih dimnjaka koristimo izolirane (troslojne) dimovodne elemente, uglavnom predviđene za montažu na vanjskim zidovima objekata. Sastoje se od dvije cijevi i izolacije između njih. Unutarnja cijev otporna je na visoke temperature i kondenzat te je izuzetno toplinski provodljiva. Izolacijski sloj (mineralna vuna — otporna na visoke temperature i postojanog oblika) smanjuje količinu kondenzata, a vanjska cijev otporna je na atmosferske utjecaje.

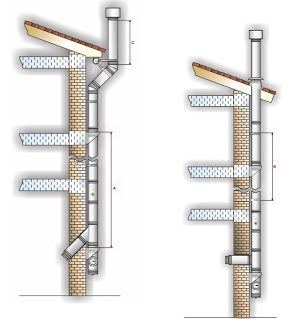

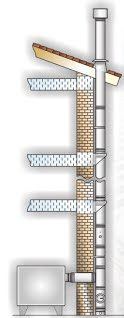

Montaža izoliranog dimnjaka obavlja se slaganjem elemenata jedan na drugi; elementi se spajaju muško/ženskim, suženjima/proširenjima i pričvršćuju montažnim spojnicama. Tako spojeni nepropusni su za kondenzat i dimne plinove. Na zid se učvršćuju zidnim nosačima i držačima, a gdje nema druge mogućnosti koriste se samostojeće metalne konstrukcije.
Vanjska cijev moguća je i u izvedbi od bakrenog lima ili obojana u boji po RAL karti.
Sistem je prikladan za odvod kondenziranog ili suhog dima i rad pod negativnim (N1) ili pozitivnim (P1) pritiskom. Upotreba krutih goriva dozvoljena je kod suhog rada, a plinovitih i tekućih goriva kod suhog i mokrog rada.
| Serije | DPG (izolacija 25 mm, Ø80 – Ø350) · 50DPG (izolacija 50 mm, Ø350 – Ø500) |
|---|---|
| Unutarnja stijenka | AISI 316 L (W.Nr. 1.4404), 0,5 mm |
| Vanjska stijenka | AISI 304 BA (W.Nr. 1.4301), 0,5 mm |
| Izolacija | tvrdo prešana kamena vuna visoke gustoće |
| Brtva | crna silikonska, trostruka (standardno do Ø150) |
| Najveća radna temperatura | N1: 600 °C bez brtve · P1: 200 °C s brtvom |
| Napomena | Veći promjeri na upit. |
